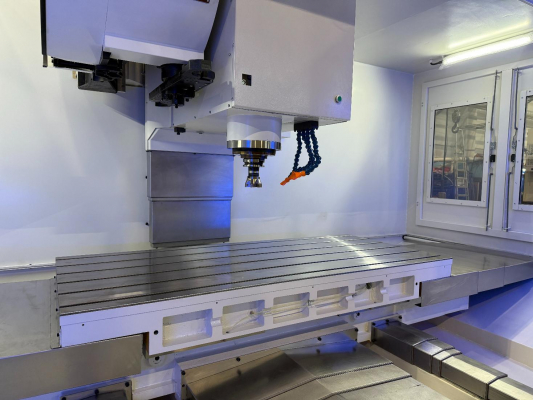

ВМС1600
Предназначен для тяжелых режимов резания. Шпиндель с конусом ISO50 с шестеренчатой. Мощный привод шпинделя – 15/30 кВт.
Основные характеристики
| Размер стола |
1800х800 мм |
|
Конус шпинделя |
ISO50 |
| Макс. скорость вращения шпинделя | 6000 об/мин |
Описание конструкции
- Предназначен для тяжелых режимов резания.
- Цельнолитая станина из высококачественного чугуна обладает высокой жесткостью и виброустойчивостью.
- Коробчатые направляющие скольжения обеспечивают высокую точность и стабильность перемещения при максимальной нагрузке.
- Высокоточные ШВП 3 класса точности 3 гарантируют высокую жесткость и точность даже при долговременных тяжелых нагрузках.
- Шпиндель с конусом ISO50 с шестеренчатой коробкой скоростей и станцией охлаждения
- Мощный привод шпинделя – 15/30 кВт.
- Большой магазин инструмента – до 24позиций .
- Широкий выбор опций.
Технические характеристики
|
СТОЛ |
||
|
Размер стола |
1800х800 | мм |
|
Максимальная допустимая нагрузка на стол |
2000 | кг |
|
Т-образные пазы |
18х135х6 | мм |
|
ПЕРЕМЕЩЕНИЯ |
||
|
Перемещение по оси X |
1600 | мм |
|
Перемещение по оси Y |
800 | мм |
|
Перемещение по оси Z |
710 |
мм |
|
Расстояние от конуса шпинделя до стола |
130-840 |
мм |
|
ШПИНДЕЛЬ |
||
| Конус шпинделя | ISO50 | |
|
Максимальная скорость вращения шпинделя |
6000 | об/мин |
|
Мощность главного двигателя (S1/S2) |
15/30 | кВт |
| ПОДАЧИ | ||
|
Рабочие подачи X, Y, Z |
0-10000 | мм/мин |
| Ускоренные перемещения X, Y, Z | 24 | м/мин |
|
МАГАЗИН ИНСТРУМЕНТА
|
|
|
|
Количество мет |
24 (32*) | шт |
|
Тип магазина |
"Рука" | |
|
Хвостовик инструмента |
ВТ | |
| Время смены инструмента | 4 | сек |
| Максимальный вес инструмента | 20 | кг |
|
Максимальный диаметр инструмента: при полном магазине при пустом соседнем гнезде |
110 220 |
мм |
| Максимальная длина инструмента | 350 | мм |
| МОЩНОСТЬ | ||
| Потребляемая мощность | ||
| ГАБАРИТНЫЕ И МАССА | ||
|
Длина без стружкосборника |
4800 | мм |
| Ширина | 2800 | мм |
| Высота | 3020 | мм |
| Масса | 12000 | кг |
*опционально
Комплектация станка
Стандартная комплектация:
- Система ЧПУ HNC 808
- Шпиндель с конусом ISO50 7:24
- Двигатель шпинделя 15/30 кВт
- Скорость вращения шпинделя – 6000 об/мин
- Магазин типа «рука» на 24 инструмента
- Автоматическая система смазки
- Система подачи СОЖ
- Переносной пульт
- Разъем для карты памяти
- Прямое резьбонарезание
- Освещение рабочей зоны
- Трехцветная лампа (светофор)
- Комплект инструмента для обслуживания станка
- Комплект выравнивающих опор
- Руководство по эксплуатации станка
